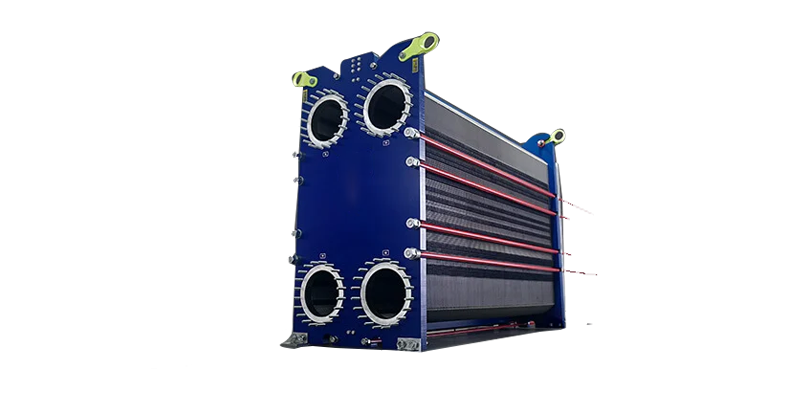

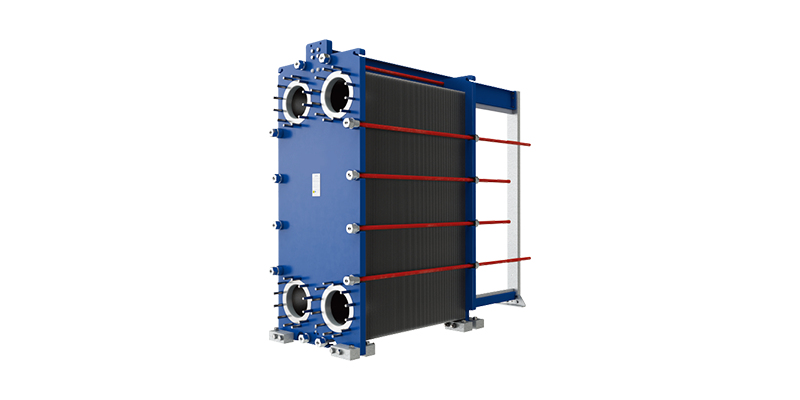

板式换热器（垫片式）

板式换热器（垫片式）通过板片有效面积将热量从一种气体或液体热量向另一侧介质优化传热。紧凑型设计中的可靠性，是产品生命周期内吸引力的CTO的一项投资。还有节能环保的设计来降低对环境的影响。

工作原理

热交换器的概念相对简单-通过在一种介质与另一种介质之间传递热量来加热或冷却一种介质。

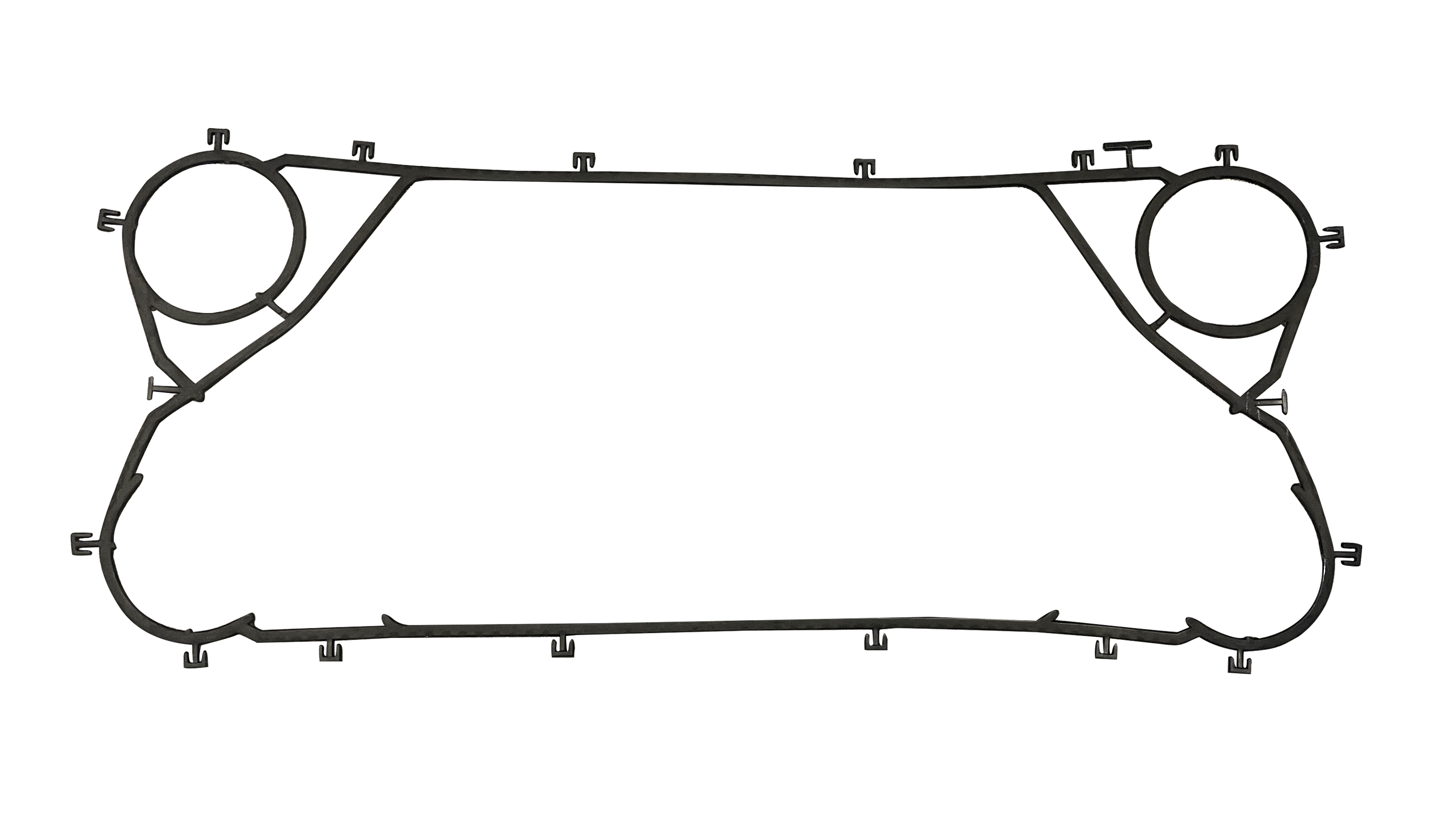

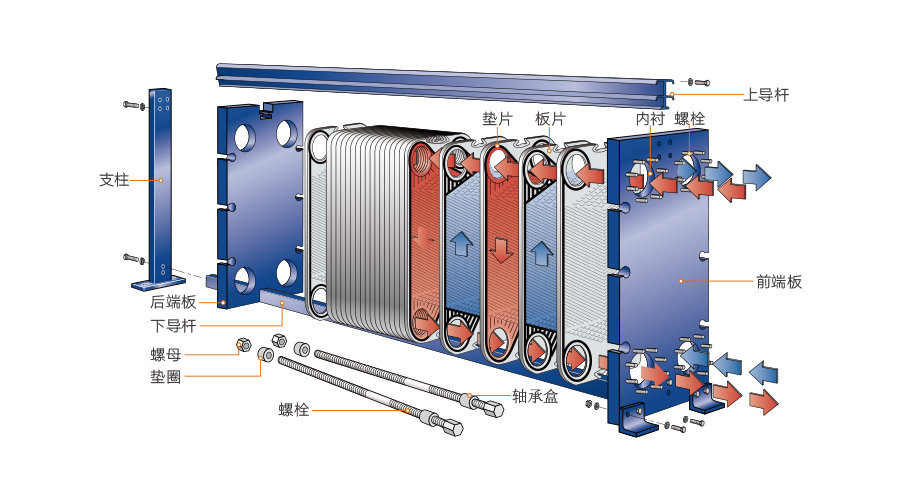

在带垫片的可拆卸板式换热器中，板片装有弹性垫片，该垫片密封通道并将介质引导到备用通道中。板片组组装在框架板和压力板之间，并通过拧紧安装在这些板之间的螺栓进行压缩。通道板和压力板从上承载杆上悬挂下来，并通过下导向杆固定到位，下导向杆都固定在支柱上。该设计易于维护并方便调整换热量（通过减少或增加板片）。

垫片式板式换热器的传热区域由一系列波纹板组成，这些波纹板组装在框架和压力板之间以保持压力。垫片充当板片之间的密封。两侧流体通常逆流通过热交换器。这提供了较有效的传热性能 ，以实现非常接近的温差换热，即出口工艺介质和入口服务介质之间的温差。

对于热敏感或粘性介质，顺流方式可用于使冷的流体在进入热交换器时遇到热的流体。这样可以较大程度地减少介质过热或冻结的风险。

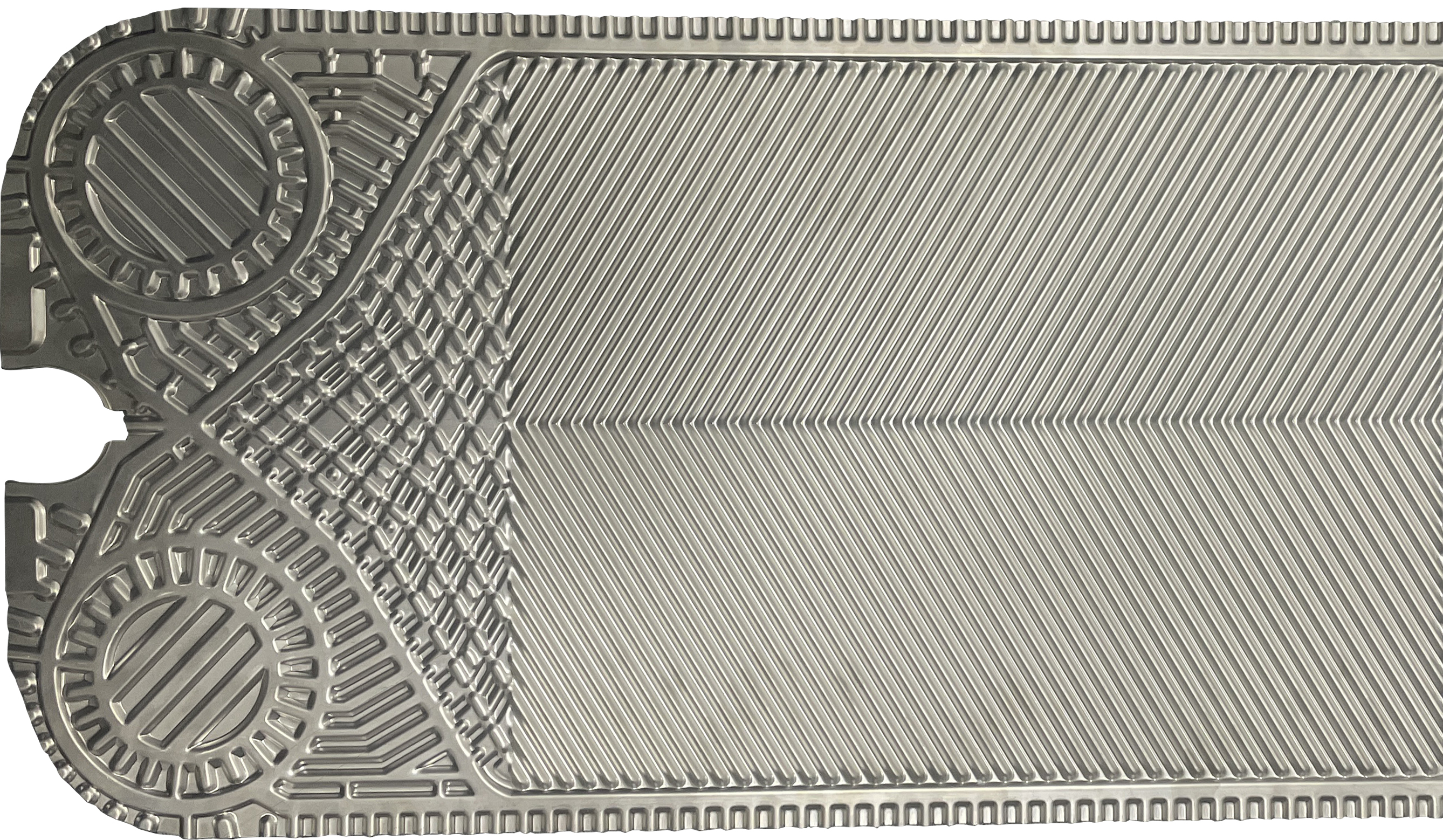

可提供具有各种压制深度，人字形波纹和其它各种波纹设计的换热器，所有这些波纹类型都经过精心设计和选择，以实现好的性能。根据应用，每个产品系列都有其自己的特定波纹设计。

优化的分流区可确保流体在整个传热表面上均匀分布，并有助于避免可能导致结垢的停滞区域。

虽然板片之间的高湍流导致较高的热传递，但一定程度源于高压降驱动。设计工程师可以帮助您设计和选择适合您的应用的模型和配置，从而以小的压降提供好的热性能。

1）更高的热效率和更准确的温度；

2）紧凑的单元-节省空间，易于维护；

3）更长的运行时间- 更少的污垢、应力、磨损和腐蚀影响；

4）灵活-易于适应变化的标准和要求。
