固定床蓄热器

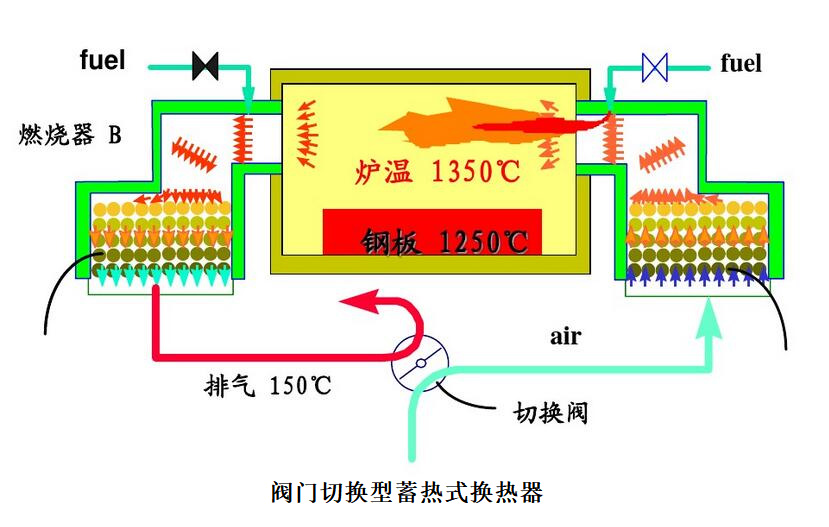

固定床式的蓄热式换热器，通常需要两个床体维持连续的热量传递，因此在任意时刻总是一个床体运行在加热周期，而另一床体运行在冷却周期。蓄热式换热器内的流向变换是通过切换阀实现的。

结构和工作原理

由固体填充物构成的蓄热体作为传热面的。与一般间壁式换热器的区别在于换热流体不是在各自的通道内吸、放热量，而是交替地通过同一通道利用蓄热体来吸、放热量。换热分两个阶段进行：先是热介质流过蓄热体放出热量，加热蓄热体并被储蓄起来，接着是冷介质流过蓄热体吸取热量，并使蓄热体又被冷却。重复上述过程就能使换热连续进行。要求有两套并列设备或同一设备中具有两套并列蓄热体通道同时工作才行。

周期变换型蓄热式换热器按结构可分为固定床型（阀门切换型）和旋转型（回旋式）两类。

固定型

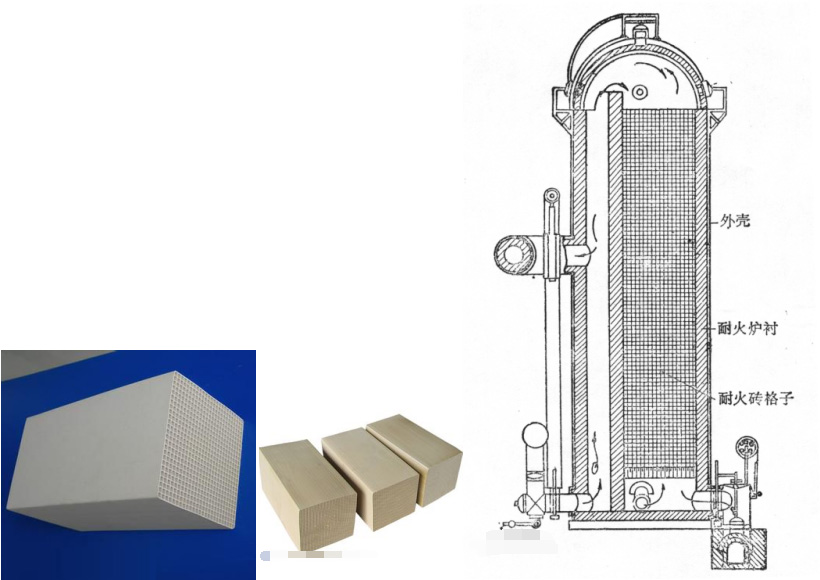

下图为一种固定床型结构，其蓄热体由耐火砖砌成的“火格子”构成，很适合对高温气体的加热。

‌灵活适应不同工艺条件‌：通过优化蓄热材料的选择和结构设计，可以进一步提高换热器的热效率，降低能源消耗。这种设计使得固定床蓄热器能够适应各种工艺条件，确保了其在不同应用场景下的有效性和可靠性‌。

‌环保安全‌：固定床蓄热器的设计和材料选择注重环保和安全。例如，外壳采用环保材料，避免了使用对人体有害的材料，如石棉，这增加了其使用的安全性‌。

‌经济性：固定床蓄热器在夜间低电价时段进行充电，由于其耗电量较低，因此运行成本较低，性价比高。这种设备主要依靠夜间蓄电，而夜间电价通常比日间低，从而进一步降低了运行成本‌。
