喷淋式换热器

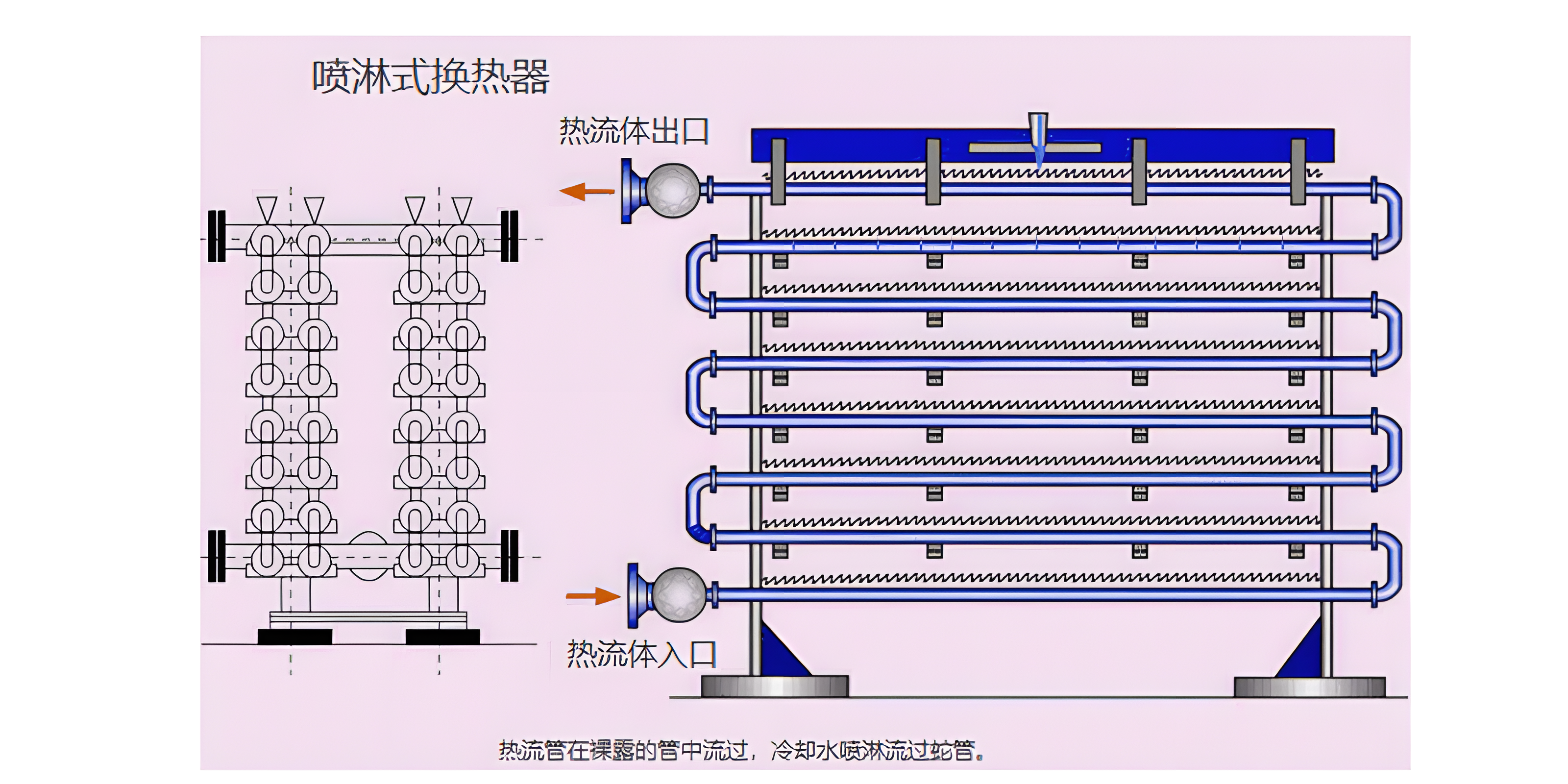

冷却器的冷却管之间，是借U形肘管顺次联接在一起，使呈上下排列，而管子的排数可多到10-20排。管子前端上面设有水喷淋装置，如喷头或水槽等。或用与排管长度相当的钢管，沿管开有一定数量的小孔作喷淋装置，喷口向下，喷出之冷却水靠自由落体的作用，使冷却水淋洒于排管上。

这种换热器是将换热管成排地固定在钢架上，热流体在管内流动,冷却水从上方喷淋装置均匀淋下，故也称喷淋式冷却器。喷淋式换热器的管外是一层湍动程度较高的液膜，管外给热系数较沉浸式增长很多。另外，这种换热器大多放置在空气流通之处，冷却水的蒸发亦带走一部分热量，可起到降低冷却水温度，增长传热推动力的作用。因此，和沉浸式相比，喷淋式换热器的传热效果大有改善。

2.对于一定的传热面，若安装高度不受限制，可以把管排做的很窄，使空间占用面积减小。

3.如果使排管外壁保持清洁，可获得更好的冷却效果。对于用冷水冷却液体时，传热系数可达250-800Kca/m2·h·℃，一般情况下，传热系数也在200Kca/m2·h·℃左右。对于用冷水冷却冷凝蒸汽时，传热系数可达300-1000Kca/m2·h·℃。

4.结构简单、易于清除结垢、成本低、检修方便。

5.适于高压流体的冷却或冷凝。
