套管式换热器

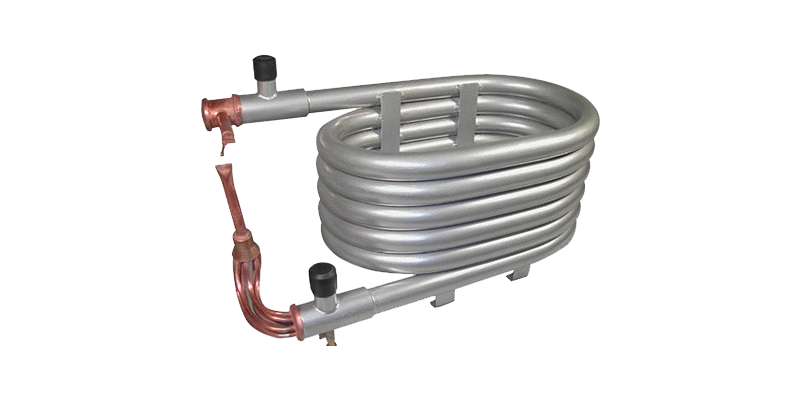

管式换热器的一种。套管式换热器是用两种尺寸不同的标准管连接而成同心圆套管，外面的叫壳程，内部的叫管程。两种不同介质可在壳程和管程内逆向流动(或同向)以达到换热的效果。

套管式换热器是目前石油化工生产上应用较广的一种换热器。它主要由壳体（包括内壳和外壳）、U型肘管、填料函等组成。所需管材，可分别采用普通碳钢、铸铁、铜、钛、陶瓷玻璃等制作。管子一般被固定在支架上。两种不同介质可在管内逆向流动（或同向）以达到换热的目的。在进行逆向换热时，热流体由上部进入，而冷流体由下部进入，热量通过内管管壁由一种流体传递给另一种流体。热流体由进入端到出口端流过的距离称之为管程；流体由壳体的接管进入，从壳体上的一端引入到另一端流出，通过这种方式传热的换热器称为壳程套管式换热器。

技术原理

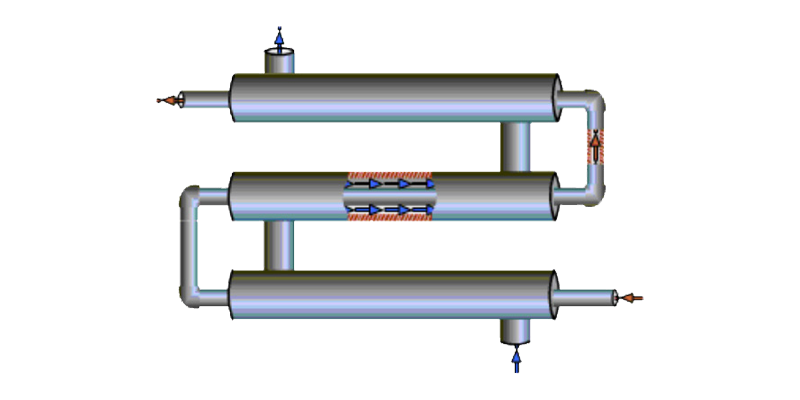

每一段套管称为“一程“，程的内管（传热管）是U形肘管，而外管用短管依次连接成排，固定于支架上。热量通过内管管壁由一种流体传递给另一种流体。

通常，热流体（A流体）由上部引入，而冷流体（B流体）则由下部引入。套管中外管的两端与内管用焊接或法兰连接。内管与U形肘管多用法兰连接，便于传热管的清洗和增减。每程传热管的有效长度取4～7米。这种换热器传热面积可高达18平方米，故适用于小容量换热。

结构简单，能耐高压。传热面积可根据需要增减，应用方便。
