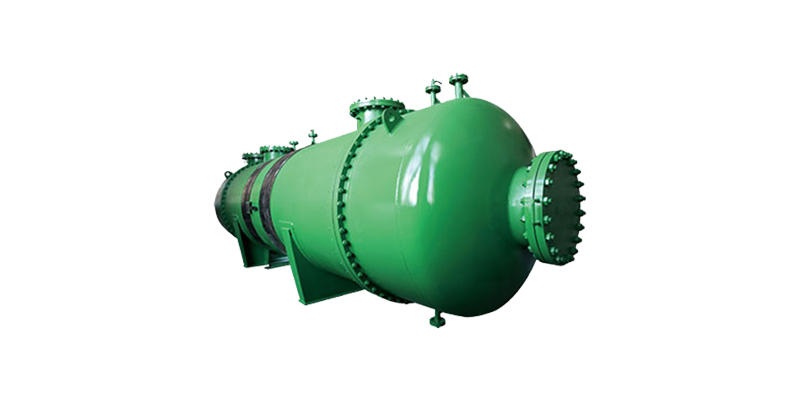

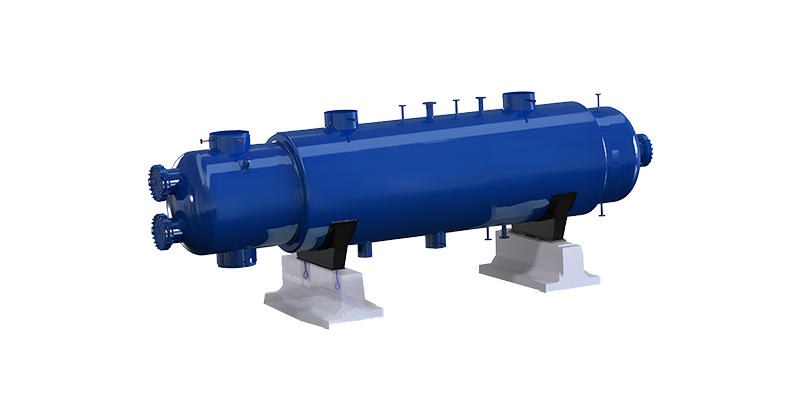

管壳式换热器

管壳式换热器又称列管式换热器，是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是应用广泛的类型。管壳式换热器有固定管板式汽-水换热器、带膨胀节管壳式汽-水换热器、浮头式汽-水换热器、U形管壳式汽-水换热器、波节型管壳式汽-水换热器、分段式水-水换热器等几种类型。管壳式换热器的主要控制参数为加热面积、热水流量、换热量、热媒参数等。

管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆筒形，内部装有管束，管束两端固定在管板上。进行换热的冷热两种流体，一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。为提高管外流体的传热分系数，通常在壳体内安装若干挡板。挡板可提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑，管外流体湍动程度高，传热分系数大；正方形排列则管外清洗方便，适用于易结垢的流体。

1）节能，该换热器传热系数为6000-8000W/㎡·℃。

2）全不锈钢制作，使用寿命长，可达20年以上。

3）改层流为湍流，提高了换热效率，降低了热阻。

4）换热速度快，耐高温（400℃） 、耐高压（2.5MPa）。

5）结构紧凑，占地面积小，重量轻，安装方便，节约土建投资。

6）设计灵活，规格齐全，实用针对性强，节约资金。

7）应用条件广泛，适用较大的压力、温度范围和多种介质热交换。

8）维护费用低，易操作，清垢周期长，清洗方便。

9）采用纳米热膜技术，明显增长传热系数。
